模組

Unit Module

項目           Item

參數 Parameter

產品型號       Model Number

P4A-10S

模組尺寸       Module size

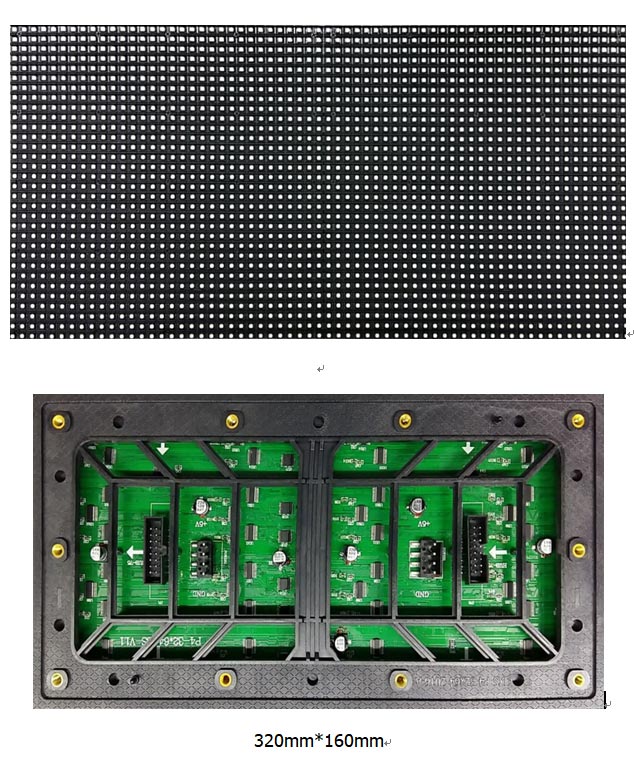

320mm*160mm

物理點間距     Pixel pitch

4mm

物理密度       Pixels Density

62500點/m2

發光點顏色     Pixel configuration

1R1G1B

LED封裝      Package mode

SMD1921

模組分別率     Pixel resolution

80dots(W)*40dots(H)

模組最大功耗   Max Power

40W

模組厚度       Module thickness

16mm

驅動方式       Drive type

恒流驅動Constant drive

掃描方式       Scan mode

1/10掃描  1/10scan

接口方式       Port type

HUB75B

白平衡亮度  Brightness of white balance

≥5500cd/m2

LED屏機箱

Cabinet

箱體尺寸       Dimension

640mm*640mm

單體模組數   Monomer Module Number

8pcs

供電方式       Power supply

5V/40A*2 pcs

散熱方式       Thermal discharge

fan 1pcs

箱體分辨率     Pixel per cabinet

160*160

最佳視距       Best viewing distance

4M～50M

最佳視角       Best viewing angle

160°(W) 120°(H)

環境溫度       Temperature

存貯storage:-35℃～+85℃

工作working:-20℃～+50℃

相對濕度       Relative humidity

10%-95%

屏體厚度       Thickness

65mm

供電

Power

工作電壓       Working voltage

AC110V～220V±10%

平均功耗   Average Power consumption

<320W/㎡

最大功耗      Max.Power consumption

<800W/㎡

電流           Current

<20mA(single LED)

控制系統

Control system

控制主機       CPU

Pentium4 or above P4或以上

操作系統       Operation system

XP/WIN7

控制方式       Control method

同步控制Synchronization

主要技術參數

 Main technical

  parameter

驅動器件       Driving device

Constant drive IC 恒流驅動

刷新頻率       Refresh frequency

>1920HZ

灰度/顏色      Grey scale/colors

16384級,可顯示16.7M顏色

16384gray level/16.7M colors

平均無故障時間 MTBF

>9000hours

電源開關       Power switch

自動開關Automatic switch

顯示模式       Display Mode

≥800*600/1024*768
