LED顯示屏維修知識匯總大全

TOP:0 日期:2014-07-18 12:32:03

LED顯示屏維修知識匯總大全

一.LED顯示屏的分類

分類方式

使用環境

室內LED顯示屏

室內LED顯示屏在室內環境下使用,此類顯示屏亮度適中、視角大、混色距離近、重量輕、密度高,適合較近距離觀看。

室外LED顯示屏

室外LED顯示屏在室外環境下使用,此類顯示屏亮度高、混色距離遠、防護等級高、防水和抗紫外線能力強,適合遠距離觀看。

顯示顏色

單基色LED顯示屏

單基色LED顯示屏由一種顏色的LED燈組成,僅可顯示單一顏色,如紅色、綠色、橙色等。

雙基色LED顯示屏

雙基色LED顯示屏由紅色和綠色LED燈組成,256級灰度的雙基色顯示屏可顯示65,536種顏色(雙色屏可顯示紅、綠、黃3種顏色)。

全彩色LED顯示屏

全彩色LED顯示屏由紅色、綠色和藍色LED燈組成,可顯示白平衡和16,777,216種顏色。

顯示功能

圖文LED顯示屏 (異步屏)

圖文LED顯示屏可顯示文字文本、圖形圖片等信息內容?陕網脫機顯示。

視頻LED顯示屏 (同步屏)

視頻LED顯示屏可實時、同步地顯示各種信息,如二維或三維動畫、錄像、電視、影碟以及現場實況等多種視頻信息內容。

二.LED顯示屏的基本構成

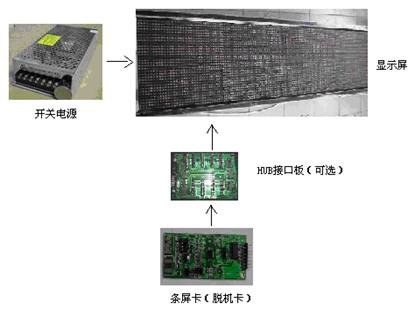

1、異步屏:

一般由顯示單元板(模組)、條屏卡、開關電源、HUB板(可選)組成。通過串口線與計算機連接,進行顯示文字的更改,之后可以脫開計算機工作。

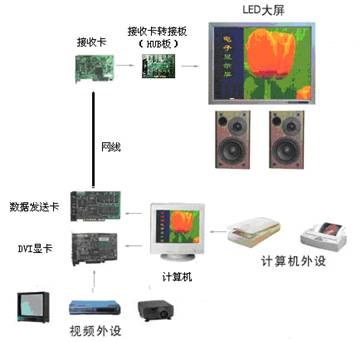

2、同步屏:

同步屏系統比較復雜,系統可大可小,一般由計算機、DVI顯卡、數據發送卡、同步數據接收卡、HUB板、網線、LED顯示屏等組成。系統始終需要聯機計算機工作,將計算機上的圖像文字顯示在LED大屏幕上。

三.LED顯示屏涉及的名詞概念

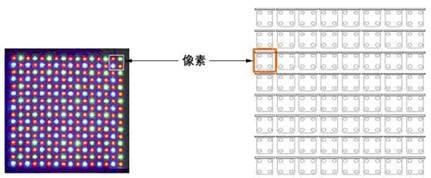

1、像素:

LED顯示屏的最小成像單元。俗稱“點”或“像素點”。

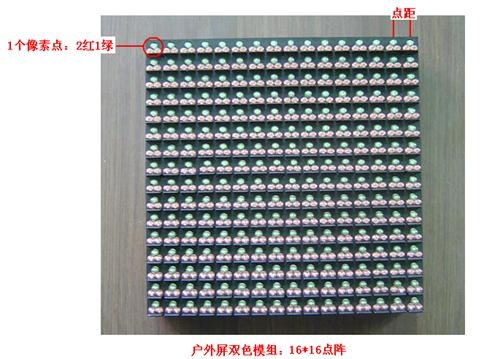

      上圖所示由22綠組成1個顯示像素點

2、顯示模塊:

由若干個顯示像素組成的,結構上獨立的組成LED顯示屏的最小單元。

· 室內屏用的是8x8的顯示模塊,即每個顯示模塊有64個像素

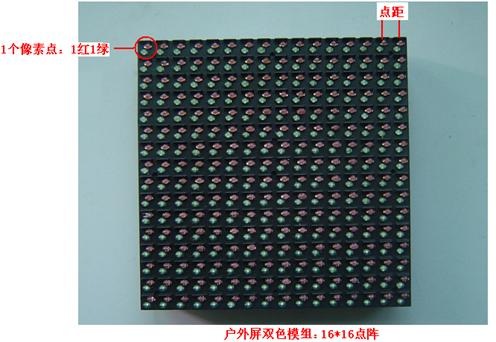

· 室外屏使用的是單個的燈珠,通常由1-3個相同或不同顏色的燈珠組成模塊的一個像素點。



如上面右圖的室外屏模組就是由2個紅色燈珠組成1個顯示像素點

3、顯示模組:

由電路及安裝結構確定的并具有顯示功能的組成LED顯示屏的獨立單元。簡單說就是為便于組裝和顯示,出廠的半成品通常是以顯示模組形式提供的,將多個顯示模塊加顯示驅動做在一起。室內屏俗稱“單元板”;室外屏俗稱“模組”,再將若干個模組加上機箱、風扇、電源等構在一起成為“箱體”,多用于大型的全彩屏。

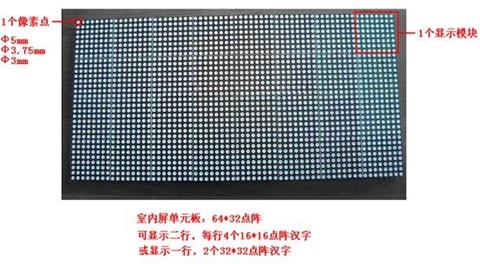

· 室內屏單元板通常有64x326432行、由32個模塊組成)、64x16
6416行、由16個模塊組成)等。下圖是一個64x16的單元板:

LED條屏單元板_正面  LED條屏單元板_背面
室內屏單元板正面                      室內屏單元板背面

· 室外屏模組通常有64x32、32x32、32x1616x16、16x8多種

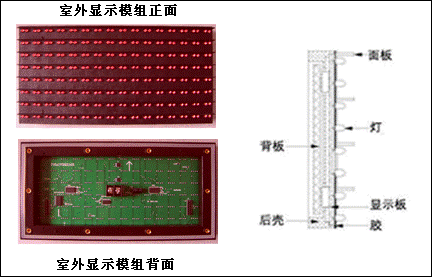

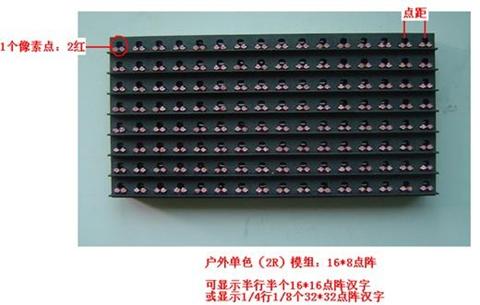

    上圖為16x8(2)的室外屏模組。加了防水結構用于全戶外,我們可以看到塑料殼體,最右側是它的整個結構刨圖:顯示板上插的是燈珠、背板上是顯示驅動電路,這是分體結構的,也有的是將顯示板和顯示驅動電路做在一塊電路板上的整體結構的,下面的兩個圖我們可以看到區別。面板、后殼其實是一個塑料罩殼,面板上對應燈珠位置開有孔,以使燈珠漏出頭,后殼上有用于安裝的螺絲孔或磁柱,使模塊便于組裝。模塊的前面灌有顯示屏專用的防水膠。

F5半戶外單元板-正面

室外屏模塊正面

P12 LED模組

室外屏模組背面                     室外屏模組背面
(顯示板和驅動板為分離結構)           (顯示板和驅動板為整體結構)

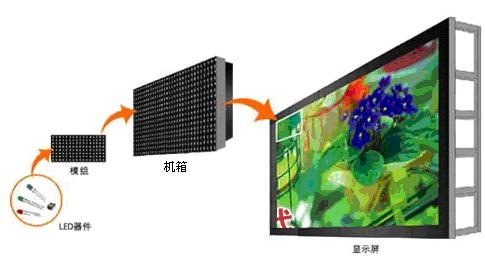

大型室外全彩屏所用箱體通常由若干個模+機箱+風扇+電源組成

4、LED顯示屏屏體:

將單元板/模組/箱體按一定方式拼接在一起,加上控制卡/控制系統、電源和框架等就構成為LED顯示屏。

   室內屏:顯示單元板+控制卡+電源+鋁型框架

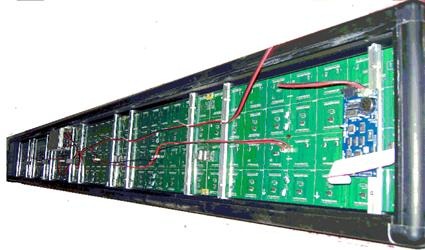

LED內部

室外屏:顯示模組+控制卡+電源+鋁型框架

全彩屏:顯示箱體+控制系統+計算機+通訊網絡+架體等組成

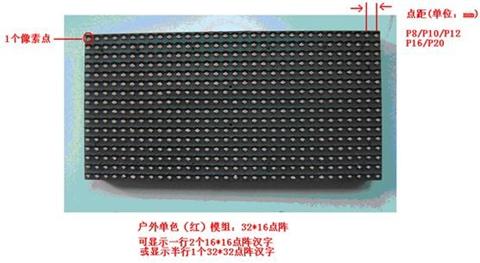

5、點距:

就是2個像素點之間的距離。主要是取決于觀看者的距離。通常點距的概念用于室外屏,有P6P7.62、P8、P10、P12、P16、P20等,以毫米mm為單位。室外屏觀看距離一般在30米內,采用不大于P1616mm)的模組。點距越密,顯示出來的字筆畫越細膩,單位面積像素點越多,顯示屏成本越貴。

6、掃描方式:

通常對于室外屏模組還有一個掃描方式的問題。

掃描方式?jīng)Q定了模組之間連接的形式,掃描方式有1/16、1/8、1/41/2、靜態這幾種。因為LED顯示屏是逐行刷新顯示的,掃描方式也就決定了顯示刷新的方式,如1/16就是每次刷新1行,16行為一個掃描周期,需ABCD四個信號控制;1/8就是每次刷新1行,8行為一個掃描周期,需ABC三個信號控制;其它依次類推。如果采用相同的LED燈,1/16掃的亮度要比1/8低,靜態(1/1)的亮度是最高的。戶內的屏一般采用1/16掃,戶外和半戶外的一般采用1/16或者1/8。對于放置在屏經常受到猛烈陽光照射的環境,就最好用1/4掃描。

掃描方式

走線描述

圖示

1/16(十六分之一)掃描

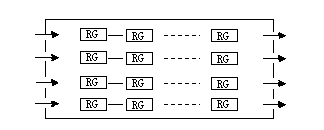

16.0:直行走線,一路數據帶16行。

1/8(八分之一)掃描

8.0:直行走線,一路數據帶8行。

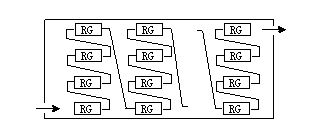

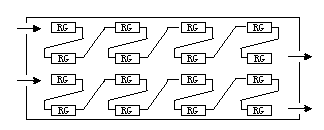

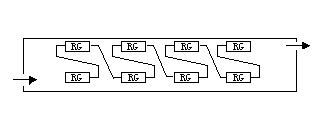

8.1:上蛇行,一路數據帶16行,8行折列。

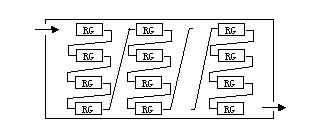

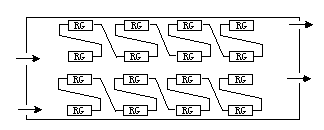

8.2:下蛇行,一路數據帶16行,8行折列。

1/4(四分之一)掃描

4.0:直行走線,一路數據帶4行。

4.1:上蛇行,一路數據帶16行,8行折列。

4.2:下蛇行,一路數據帶16行,8行折列。

4.3:上蛇行,一路數據帶8行,8行折列。

4.4:下蛇行,一路數據帶8行,8行折列。

四.LED顯示屏的兩種常規組裝方式

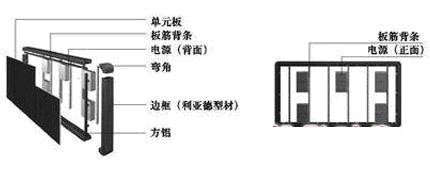

1、框架結構

    在屏幕較小時,是在工廠組裝成整屏;屏幕較大時,按單元板發貨。由工程人員在現場組裝。組裝時,先將單元板和電源分別固定在板筋背條上,進而拼裝成屏體。

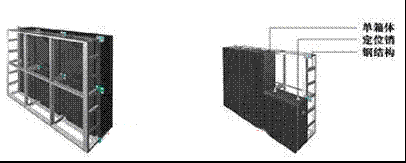

2、箱體結構

    箱體與箱體之間采用秘密竊取的方法定位銷定位、鎖緊機構拉緊,都能使安裝更加精密、準確,保證箱體上下、左右之間的LED間距在實際誤差要求范圍之內,從整體上保證了整個屏體的顯示效果。



五.LED顯示屏產品一些問題的解答

1、LED顯示屏模組規格計算方法:
間距計算方法:
每個像素點到另外一個像素點之間的距離,每個像素點可以是一顆LED 1R、兩顆LED 2R/1R1G、三顆LED 2R1G
長度和高度計算方法:點間距×點數=/

如:P16長度=16點×1.6=25.6

高度=8點×1.6=12.8

P10長度=32點×1.0=32

高度=16點×1.0=16

屏體使用模組數:總面積÷模組長度÷模組高度=使用模組數

如:10個平方的P16戶外單色LED顯示屏使用模組數等于:

10平方米÷0.256÷0.128=305.17678≈305

更加精確的計算方法:長度使用模組數×高度使用模組數=使用模組總數

如:長5米、高2米的P16單色LED顯示屏使用模組數:

長使用模組數=5÷0.256=19.53125≈20

高使用模組數=2÷0.128=15.625≈16

使用模組總數目=20×16=320
2
、是不是屏的亮度越來高越好呢?應該怎樣決定屏的亮度?
答:不是的,屏亮度越高,價格就越高。亮度太高會刺眼,不舒適。要根據環境的亮度來決定屏的亮度。對于白天不需要日光燈照明的環境,我們建議采用半戶外1/16掃的單元板就足夠了。如果是大馬路,向西,周圍沒樹,白天很亮,就用1/8掃。
3
、點距這么多規格,那種好呢?越密越好?
答:不是的,越密就越貴。太稀疏的話,近距離看不清。對于橫幅來說,10 mm是比較合適的。有的店面為了省錢,又想做個大的橫幅,用點距30mm的單元板來做,可是馬路好窄,對面行人看過來,字太大了,要停下來仔細看才知道是什么內容,效果適得其反。
4
、顯示屏壽命一般多長?
答: LED是一種半導體器件,其壽命為10萬小時。
LED顯示屏的壽命取決于其所采用的LED燈的壽命和顯示屏所用的電子元器件的壽命。一般平均無故障時間應不低于1萬小時。

八.LED顯示屏顯示原理

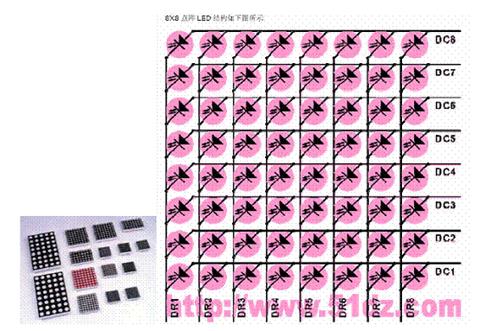

下面是一個8x8的點陣LED結構

從圖上看,8X8 點陣共需要64 個發光二極管組成,且每個發光二極管是放置在行線和列線的交叉點上,當對應的某一行置高電平,某一列置低電平時,則相應的二極管就亮。

將許多這樣的模塊組合在一起,就是我們通常說的單元板/模組,而驅動其顯示需要顯示驅動電路和諸如單片機之類的智能控制芯片。通常我們的單元板/模組是帶有顯示驅動電路的,我們還需要帶有單片機的控制卡才能將我們所需要顯示的文字/圖形顯示在屏幕上。

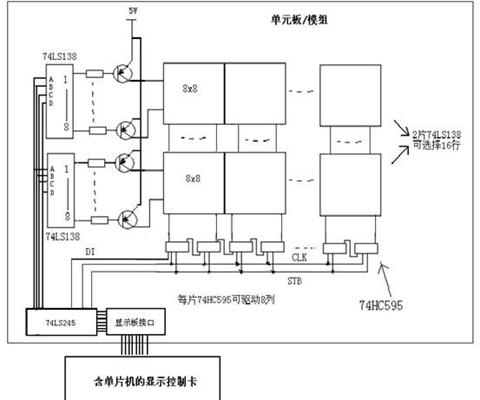

電路原理圖示如下:



無論文字還是圖形都是由點陣組成的,比如我們常用的漢字,完整的點陣由16x16、32x32等等,每個點就是一個像素點。

將黑點處(點亮的像素點)定義為1,白點處(不亮的像素點)定義為0,就可以編寫成能在單片機中保存的字型格式:

{0xDF,0xFD,0xDF,0xFD,0x03,0xC0,0xDF,0xFD,0xDF,0xFD,0x01,0x80,0xDF,0xFD,0xEF,0xFB,

0xFF,0xFF,0x7B,0xEF,0x7C,0x9F,0x77,0xF5,0x77,0xEB,0x7B,0xEB,0x5F,0xFF,0xBF,0xFF},

{0x7F,0xFF,0x01,0xC0,0x7F,0xFF,0x03,0xE0,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0x07,0xF0,

0xFF,0xFF,0x00,0x80,0xFF,0xFF,0x07,0xF0,0xF7,0xF7,0xF7,0xF7,0x07,0xF0,0xFF,0xFF},

{0xBF,0xFF,0xBB,0xFD,0xBB,0xF3,0xBB,0xF7,0x01,0x80,0xDB,0xFF,0xDF,0xFF,0x1F,0xF8,

0xFF,0xFF,0xAF,0xFB,0xAF,0xFB,0x77,0xFD,0xFB,0xFE,0x7D,0xF9,0x9E,0xC7,0xE7,0xEF},

{0xFF,0xEF,0x81,0xEF,0xBD,0xEF,0xAD,0xEF,0xAD,0x80,0xAD,0xE7,0xAD,0xE7,0xAD,0xEB,

0xFF,0xFF,0xAD,0xED,0xEF,0xED,0xD7,0xEE,0xB7,0xEF,0x3B,0xEF,0xBD,0xEB,0xFE,0xF7}



這是16x16的點陣漢字,每個漢字32個字節。

比如我們要顯示“恭喜發財”這4個字,首先:

送出“恭喜發財”的各頭2個字節

0xDF 0xFD 0x7F 0xFF 0xBF 0xFF 0xFF 0xEF

每個字節都是8位,這樣一共送出了8x8=64位(列),送出這些位信號是通過

DI信號端送出的(串行送出),在每送出1位時CLK信號端都要高低變換一次,
稱為串行移位,使得64位(列)的每一位都被移送到了74HC595的輸入端口上。

送出鎖存信號STB,即STB信號高低變換一次,這樣74HC595的輸入端口上64

(列)數據就被送到74HC595的輸出上,一行顯示就出來了。鎖存信號也使得下一

行數據串行移位送出不會影響到上一行的顯示。

由單片機再通過74LS138變換ABCD的組合,選出下一個顯示行。

重復的過程,但送出的數據相應的向后移動,即“恭喜發財”的3-4字節、
    5-6
字節。。。。。。。

行選擇也是從第1行到第16

16行顯示一遍稱為一個顯示刷新周期,無論LED顯示屏的大小如何,一個顯示刷新周期必須在20毫秒以內完成,否則會出現閃動,單片機速度很快,32200列以內的顯示通常是沒有問題的。但當LED顯示屏更大時就要選擇速度更快的單片機或DSP來完成了。

   完成LED顯示屏的功能是由控制卡來實現的,無論簡單的單色屏還是復雜的全彩屏,顯示原理都是一樣的,很簡單。但如要實現諸如左右移動、飛入飛出、嵌色變換等特殊效果,還需要在單片機或DSP上編寫非常復雜的算法程序,卻不是一般人能做到的。好在現在有上百家控制卡生產研發的廠家公司,他們推出有性能各異的控制卡可以供我們選擇,我們一是要看他們的功能,還要看他們能支持的LED屏像素點,功能越多、支持的像素點越多,價格越貴。

九.單元板/模組認識

室內屏、室外屏全彩屏等其顯示原理都是一樣的,而最大的區別就在于顯示板的不同,下面我們分別來認識不同的顯示單元板/模組。

  1、室內單元板:

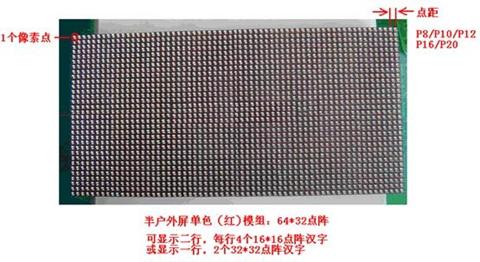

2、半戶外模組:

3、全戶外模組:

六.顯示板芯片簡介

認識顯示板元件工作原理也是對于組裝和維修的基礎

 驅動芯片主要是74HC595  74HC245/244  74HC138   4953。

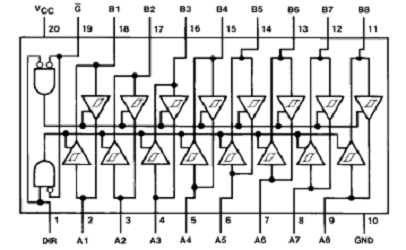

74HC245的作用:信號功率放大

   單元板/模組是由多塊串接在一起的,而控制信號是比較弱的,在信號傳遞過程中需要將它的功率進行放大

1DIR,為輸入輸出端口轉換用,DIR=“1”高電平時信號由“A”端輸入“B”端輸出,DIR=“0”低電平時信號由“B”端輸入“A”端輸出。

2~9“A”信號輸入輸出端,A1=B1、、、、、、A8=B8,A1B1是一組,如果DIR=“1”G=“0”A1輸入B1輸出,其它類同。如果DIR=“0”G=“0”B1輸入A1輸出,其它類同。

11~18“B”信號輸入輸出端,功能與“A”端一樣,不再描述。

19G,使能端,若該腳為“1”A/B端的信號將不導通,只有為“0”A/B端才被啟用,該腳也就是起到開關的作用。

10GND,電源地。

20VCC,電源正極。

74HC138的作用:八位二進制譯碼器

    74HC138的作用是用來選擇顯示行,一個74HC138可以選擇8行中的一行,所以單元板/模塊上有274HC138,這樣就可以在16行中選擇1行顯示

8GND,電源地。

15VCC,電源正極

1~3A、B、C,二進制輸入腳。

4~6腳片選信號控制,只有在45腳為“0”6腳為“1”時,才會被選通,輸出受AB、C信號控制。其它任何組合方式將不被選通,且Y0~Y7輸出全為“1”

       通過控制選通腳來級聯,使之?dāng)U展到十六位。

  例:G2A=0,G2B=0,G1=1,A=1B=0,C=0,則Y0“0”Y1~Y7“1”,詳情見真值表。

74HC595的作用:LED驅動芯片,8位移位鎖存器

    用于驅動顯示列,每片74HC595可以驅動8列,多片74HC595串接
在一起,串行列數據信號RIDATA)、鎖存信號STB、串行時鐘信號CLK都在這個芯片上

8GND,電源地。

16VCC,電源正極

14DATA,串行數據輸入口,顯示數據由此進入,必須有時鐘信號的配合才能移入。

13EN,使能口,當該引腳上為“1”QA~QH口全部為“1”,為“0”QA~QH的輸出由輸入的數據控制。

12STB,鎖存口,當輸入的數據在傳入寄存器后,只有供給一個鎖存信號才能將移入的數據送QA~QH口輸出。

11CLK,時鐘口,每一個時鐘信號將移入一位數據到寄存器。

10SCLR,復位口,只要有復位信號,寄存器內移入的數據將清空,顯示屏不用該腳,一般接VCC。

9DOUT,串行數據輸出端,將數據傳到下一個。

15、1~7腳,并行輸出口也就是驅動輸出口,驅動LED。

4953的作用:行驅動管,功率管

     每一顯示行需要的電流是比較大的,要使用行驅動管,每片4953可以驅動2個顯示行



其內部是兩個CMOS管,1、3VCC2、4腳控制腳,2腳控制78腳的輸出,4腳控制5、6腳的輸出,只有當2、4腳為“0”時,7、85、6才會輸出,否則輸出為高阻狀態。

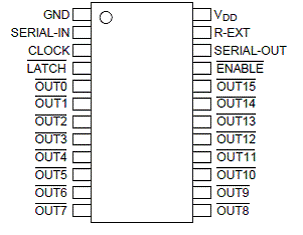

TB62726的作用:LED驅動芯片,16位移位鎖存器

   有些單元板/模組使用TB62726代替74HC595,一片TB62726可以驅動16列,僅此而已



1GND,電源地。

24VCC,電源正極

2DATA,串行數據輸入

3CLK,時鐘輸入

4STB,鎖存輸入

23腳輸出電流調整端,接電阻調整

22DOUT,串行數據輸出

21EN,使能輸入

其它功能與74HC595相似,只是TB6272616位移位鎖存器,并帶輸出電流調整功能,但在并行輸出口上不會出現高電平,只有高阻狀態和低電平狀態。74HC595并行輸出口有高電平和低電平輸出。TB627265026的引腳功能一樣,結構相似。

七.控制信號與顯示接口

控制信號的總結:

CLK時鐘信號:提供給移位寄存器的移位脈沖,每一個脈沖將引起數據移入或移出一位。數據口上的數據必須與時鐘信號協調才能正常傳送數據,數據信號的頻率必須是時鐘信號的頻率的1/2倍。在任何情況下,當時鐘信號有異常時,會使整板顯示雜亂無章。

STB鎖存信號:將移位寄存器內的數據送到鎖存器,并將其數據內容通過驅動電路點亮LED顯示出來。但由于驅動電路受EN使能信號控制,其點亮的前提必須是使能為開啟狀態。鎖存信號也須要與時鐘信號協調才能顯示出完整的圖象。在任何情況下,當鎖存信號有異常時,會使整板顯示雜亂無章。

EN使能信號:整屏亮度控制信號,也用于顯示屏消隱。只要調整它的占空比就
可以控制亮度的變化。當使能信號出現異常時,整屏將會出現不亮、暗亮或拖尾等現象。

RI數據信號:提供顯示圖象所需要的數據。必須與時鐘信號協調才能將數據傳
送到任何一個顯示點。一般在顯示屏中紅綠藍的數據信號分離開來,若某數據信號短路到正極或負極時,則對應的該顏色將會出現全亮或不亮,當數據信號被懸空時對應的顏色顯示情況不定。

ABCD行信號:只有在動態掃描顯示時才存在,ABCD其實是二進制數,A是最
低位營銷管理,如果用二進制表示ABCD信號控制最大范圍是16行(1111),1/4掃描中只要AB信號就可以了,因為AB信號的表示范圍是4行(11)。當行控制信號出現異常時,將會出現顯示錯位、高亮或圖像重疊等現象。

單元板/模組上顯示接口:

    顯示接口是用用于連接控制卡和單元板/模組之間連接,已將控制信號傳遞。

由于存在不同的掃描方式,也就有不同的接口,使用得最多的是08接口,12接口和04接口。不同的接口主要是信號線的排列順序不一樣,原理是一樣的。

   室內屏多用08接口,室外屏所采用接口非常雜亂,使用12接口的較多,但12接口也不是戶外屏的唯一接口。選擇控制卡和單元板/模組時,應盡量選擇接口一致的,若買到了不一致的接口,也可以根據學到的原理進行改線。

接口類型

08接口

04接口

12接口

排列順序

圖片



常見于 1/16 1/8

常見于1/4

常見于1/4

八.LED單色條屏(室內屏)組裝

先來了解一下LED單色條屏構成:單元板、電源、控制卡、連線

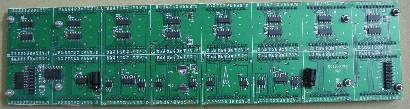

單元板背面

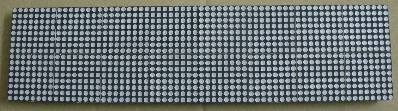

單元板正面
_
開關電源 LED條屏控制卡

1、單元板:

單元板是LED的顯示核心部件之一,單元板的好壞,直接影響到顯示效果的。

戶內條屏常用的單元板規格有(參數)例:

Φ3.75; 64點寬x16點高; 1/16; 戶內亮度; 單紅/紅綠雙色
參數解釋:

發光直徑:指的是發光點的直徑,室內屏有Φ5mm、Φ3.75mm、Φ3mm。

單元板大小:64x16 6416行,可顯示16x16點陣漢字14
   1/16
掃:單元板的控制方式。

戶內亮度:指LED發光點的亮度,戶內亮度適合白天需要靠日光燈照明的環境。

顏色:單紅,最常用,價格也最便宜。雙色一般指紅綠,價格高。

如果你想做一個128x16點的屏幕,只需要用2個單元板串接起來就可以了。這樣就可以顯示16x16點陣漢字18個,以此類推。能夠支持多少漢字的顯示是由控制卡決定的。



2、電源:

由于LED顯示屏幕屬于精密電子設備,所以要采用開關電源,不能采用變壓器。一般采用的開關電源是220V輸入,5V直流輸出,功率根據需要選取。對于1個單紅色戶內64x16的單元板,全亮的時候,電流為2A。推理出,128x16雙色的屏幕全亮的時候,電流為8A,所以應該選擇5V/10A的開關電源。

3、控制卡:

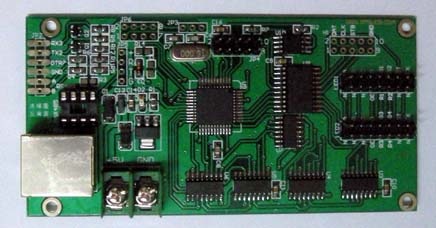

生產控制卡的廠家很多,控制卡的功能大同小異,可根據易使用、服務好、價格優的原則選擇。下面這塊控制卡可以控制1/16掃的256x16個點的雙色屏幕。該控制卡屬于異步卡,就是說,該卡可以斷電保存信息,不需要連接PC都可以顯示儲存在里面的信息。

采購單元板和控制卡的時候,應注意接口的一致,常用的接口16PIN 08接口,其它接口還有12接口、04接口等。

2

A

B

C

D

G1

G2

STB

CLK

16

1

N

N

N

EN

R1

R2

N

N

15

解釋:
ABCD
為行選信號
STB(LT)
為鎖存信號
CLK(CK)
為時鐘信號
R1

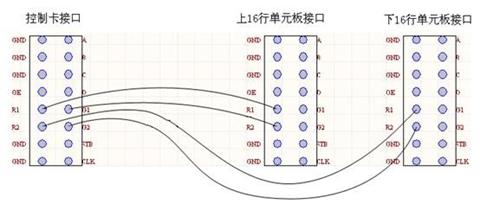

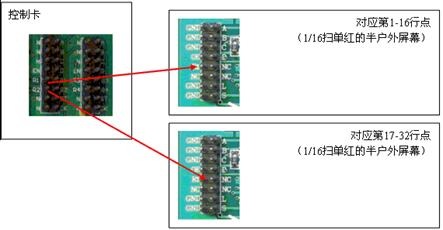

,R2,G1G2為顯示數據(組成16行時用到R1、G1,組成32行時,下

16行用到R2、G2),若是單色只需要R信號,雙色時才用到G信號
EN
為顯示使能,
N
為地(GND

確認單元板和控制卡的接口一致,就可以直接連接了。如果不一致,就需要自行制作轉換線(轉換一下線的順序)

4、連線:

分為數據線,傳輸線,和電源線。數據線用于連接控制卡和LED單元板的排線,傳輸線用于連接控制卡和電腦。電源線,就是用來連接電源和控制卡,電源和LED單元板。連接單元板的電源線的銅芯直徑不小于1mm(毫米)

5、配件制作:

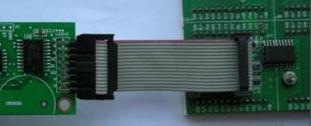

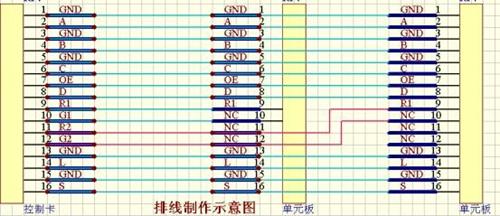

排線(數據線)制作

排線和電腦機箱里面的數據線類似,只是線的寬度有點差異。可以在電腦城買到相關的材料。制作排線,需要一個工具,就是特殊的鉗子(圖片),可以大大提高工作效率和良品率。制作排線的材料有:排線,排線頭,排線帽。這里要注意一下,如果你制作16PIN16線)的排線,需要購買16PIN的線和相應大小的排線頭和帽。制作步驟,把線頭用剪刀剪平,然后放頭排線頭,(注意線和頭的平衡),然后放進壓線鉗的中央,用力壓緊,然后把線繞過來,安裝排線帽。

    排線帽 很重要,可以有效保護排線,讓排線更加結實,不要省。

_

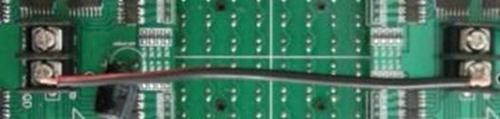

電源線制作

電源分為220V電源線和5V電源線。220V電源線用于連接開關電源到市電,最好采用3腳插頭,可以在五金店買到。這里著重講述5V直流電的電源線,由于5V的電流比較大,最好采用銅芯直徑在1mm以上的紅黑對線(務必要紅黑)。有條件的話,最好將線的兩頭裝上金屬件。

_

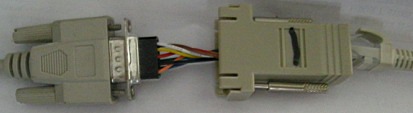

RS232線制作

RS232線,用于連接電腦和控制卡,更新屏幕數據。這里需要用到DB9頭和網線(可以在電腦城買到)。仔細觀察DB9頭,上面有數字的,將5連接棕,將3連接棕白。將網線夾緊,裝好在DB9頭。(這里很重要,一定要夾緊,自己用力拉幾下,看看是否一拉就斷)。然后用萬用表測量一下兩頭,是否導通。這里需要指出,DB9的頭分公頭和母頭的。計算機后面的屬于母座,所以要買個公插對應。如果不明白請仔細觀察一下你的PC,F(xiàn)在的筆記本一般沒有串口,請購買一條USB轉RS232串口的線。

_

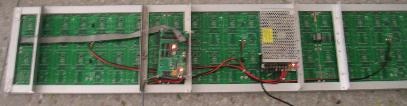

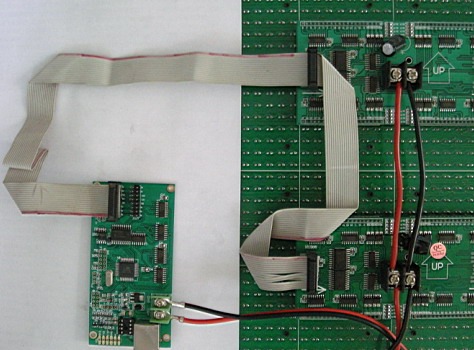

6、布線指南:

第一次安裝,請嚴格按照步驟來操作,減少錯誤發生。

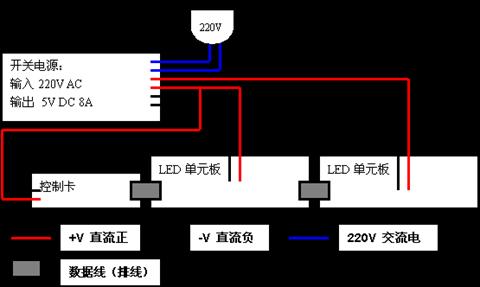

1步:檢查電源電壓,找出直流正負連接開關電源,將220V電源線連接到開關電源,(確認連接正確后,連接到AC或者NL接線柱)然后插上電。會發現電源有個燈會亮,然后用萬用表,直流檔測量一下V+ V-之間的電壓,確保電壓在4.8V-5.1V 之間,旁邊有個旋鈕,可以十字螺絲刀調節一下電壓。為了減少屏幕發熱延長壽命,在亮度要求不高的場合,可以把電壓調節到4.5V-4.8之間。確認電壓沒有問題后,斷開電源,繼續組裝其他部分。

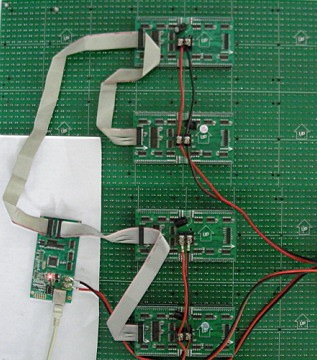

2步:先把電源關閉。將V+連接紅色線,V-連接黑線,分別連接到控制卡和LED單元板,黑線接控制卡和電源的GND。紅線連接控制卡的+5V和單元板的VCC。每個單元板1條電源線。完成后,請檢查,連接是否正確。

3步:連接控制和單元板,用做好的排線,連接。注意方向,不能接反。請注意,單元板216PIN的接口,1個是輸入,1個是輸出,靠近74HC245/244的是輸入,將控制卡連接到輸入。輸出連接到下一個單元板的輸入。

_

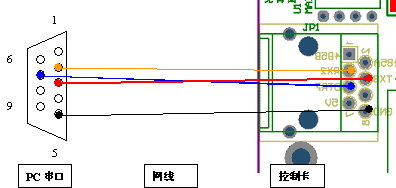

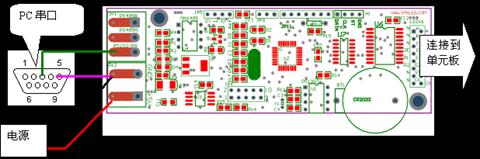

4步:連接RS232數據線,將做好的數據線一頭連接電腦的DB9串口,另一頭連接控制卡,將DB95腳(棕)連接到控制卡的GND,將DB93腳(棕白)連接到控制卡的RS232-RX。如果你的PC沒有串口,可以到電腦城買條USB轉RS232串口的轉換線。

5步:再次檢查連線,是否正確,黑線連接的是-VGND。紅線連接的是+VVCC +5V。

6步:接通220V,正常情況下,電源燈亮,控制卡亮,屏幕有顯示。如果不正常,請檢查連線;蛘卟榭村e誤檢修。

7步:打開下載的軟件,設定屏幕的參數,發送字幕。具體參照軟件使用說明。

7. 外框制作:

外框分類:支架,簡易框,不銹鋼邊框

支架制作:

根據不同的應用場合,外框要求不一樣,我們先講述內嵌安裝的時候,不需要外框,但是需要一個安裝支架。安裝支架一般用鋁型材,比較輕便,切割加工容易。我們也可以用萬能角鐵(就是有很多孔的直角形的鐵條)。我們可以看到單元板背面有安裝用的銅柱,是用來把單元板固定在支架,支架應該長一點,預留燈箱的安裝孔。把單元板,控制卡,電源都固定在支架,數據線和220V電源線要綁在支架上,要綁好,打個結,不要扯幾下就掉。這樣一個最簡單的屏幕就組裝好了?梢阅萌グ惭b在其他設備上面,如燈箱。

_

簡易框制作流程:

我們看到買回來的單元板,會發現亮度不一,或者應用的場合可能有水花,這個時候就需要在屏幕表面貼一個有機玻璃,有機玻璃一般采用茶色,或者暗紅色的。有機玻璃可以在廣告和裝飾材料店買到,是按斤買的。我們采用薄一點的,太薄可能容易彎曲。這里需要提醒,由于有機玻璃的切割需要技巧,最好在買的時候,準備好尺寸,讓店鋪幫你切割。對于一般場合,需要一個框,我們可以使用鋁合金型材(例如截面是正方形的空心鋁條),我們可以去鋁合金型材店買到。如果采用鋁合金框的話,屏幕很小的話,可以把單元板直接固定在外框,強度足夠的話,就不需要支架了。具體外框制作工藝,可以參考燈箱的制作。

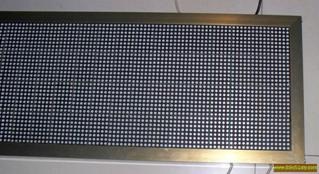

 不銹鋼框制作流程:

我們可以看到,很多LED屏幕外框都是不銹鋼的。其實不銹鋼的外框,只是在簡易邊框的基礎上,包一層薄薄的不銹鋼皮。看上去美觀,大方,增加附加值。至于包框的流程需要用到折邊機,我們可以到廚具制作的小五金廠,代為加工。最好到專業LED外框*作店。專業店,最大的差別就是包邊的接縫的很小。

 鋁合金外框:

我們可以到鋁合金型材的材料店購買到符合屏幕厚度的材料,然后切割組裝。

十三.LED單色室外屏的組裝

在學習了LED單色條屏室內屏)的組裝后,我們再來學習LED單色條屏(室外屏)的組裝。

其實無論室內屏還是室外屏其顯示原理和組裝方法都是一樣的,只不過室內屏的單元板和室外屏的模組樣式不同而已。

我們還是先來看一下室內屏單元板和室外屏模組的式樣:

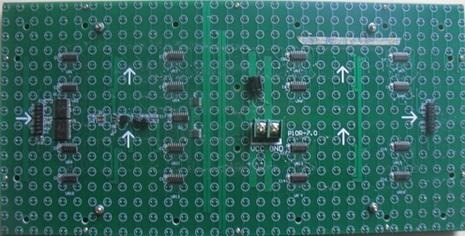

室外屏模組正面32 * 16點  室外屏模組背面32 * 16點 (分體)



放大的顯示驅動板

室外屏模組背面(一體)

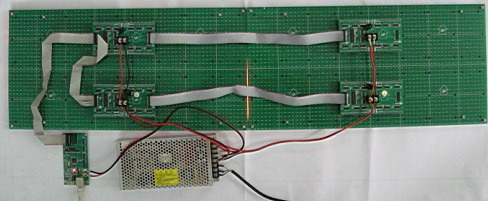

下面是一個1米長0.25米高的門頭LED大條屏組裝過程

它由Φ5 128*32點模組組成,每塊模組可顯示16x16點陣漢字2行,每行8個字或顯示32x32點陣漢字1行,每行4個字

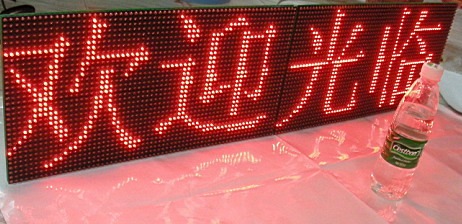

效果圖如下圖

控制卡:



該卡支持64點高的LED條屏,多語言支持,可以顯示任意字體和GIF動畫,為店鋪門頭LED屏招牌橫幅提供專業,高可靠,低成本的解決方案。操作簡單,效果豐富。

應用:6/32點高戶內外條屏,64點高戶內條屏,64點高小型戶內LED

特點:控制點數:最大1024x32點雙色,1/16掃最大1024x64單色,1024x32雙色,512x64雙色,1/8 掃最大1024x32單色,512x32雙色1/4 掃最大 512x32單色,256x32雙色.
掃描方式:1/16 1/8 1/4.
參數更改:串口發送,無跳線設計.
顯示效果:支持任意大小各種字體和圖片,GIF動畫.
運動效果:多種,GIF動畫.
輸出接口:16PIN 08接口.
掃描控制:硬件,頻率可調.
儲存容量:FLASH 4Mbit 無需電池,掉電保存.

通訊方式:RS232/RS485 / USB .
支持組網 250個屏聯網.
軟件語言:中文,英文,多國語言支持

調試安裝:快速簡易安裝和調試
.
工作環境:溫度 -20 + 80

電源及功率計算:

LED屏的功率一般取決于單元板的595數量,全亮1595的最大功率為0.4A。數一下單元板上面595的數量就可以計算出功率的。如果屏只是顯示文字,1595的功率0.2A內。由于現在很多的電源的最大輸出功率并沒有標稱那么大,也很少出現全亮的情況,所以最大功率等于標稱功率基本就OK。當然功率選大一點有好處。

這里推薦使用 鐵殼的LED專用5V電源。功率從5V 10A-40A

提示:如何知道電源功率是否足夠?屏全亮,測量電源的接線柱的電壓,應該在5v-4.7v之間。

下面就開始組裝:步驟與< LED單色條屏(室內屏)的組裝>是一樣的

1、檢查電源電壓。看看是不是5V左右

檢查電源電壓,找出直流正負連接開關電源,將220V電源線連接到開關電源,(確認連接正確后,連接到AC或者NL接線柱)然后插上電。會發現電源有個燈會亮,然后用萬用表,直流檔測量一下V+ V-之間的電壓,確保電壓在4.8V-5.1V 之間,旁邊有個旋鈕,可以十字螺絲刀調節一下電壓。為了減少屏發熱延長壽命,在亮度要求不高的場合,可以把電壓調節到4.5V-4.8之間。確認電壓沒有問題后,斷開電源,繼續組裝其他部分

2、觀察單元板和控制卡的接口

控制卡上面有R1 R2 R3 R4 ......而單元板上一般只有R1 或者(R1 R2)。應該怎樣連接呢?



控制卡接口-            單元板接口

控制卡上面的 R1對應第1行單元板,R2對應第2行單元板,R3對應第3行單元板,R4對應第4行單元板。見下圖

根據下圖制作一根數據線。蘭色和紅色為到排線,其中紅色是需要注意的部分。黃色方框為排線頭。建議使用排線鉗。

 制作過程:(如下圖,最后用LED-排線鉗壓好)



3、連接電源線

電源線制作



一定要先比畫好長度,不要太長或者短,線頭要上錫

4、連接:

注意:

a. 數據線,紅色的邊靠近上A16PIN2),不要搞反了

b. 不交叉的排線頭在最上,交叉的排線頭在下面的板

c. 檢查電源線有沒接錯

5、連接串口數據線

這里推薦采用最快捷的網線連接法

連接原理圖

PC串口接網線轉換頭

網線接控制卡

對于長久的連接,推薦采用焊接方法

6、再一次檢查連接:紅黑電源線有沒反了,數據線方向,等。

聲明:如果沒有組裝經驗,或者電子知識,請勿貿然上電。請先組裝個小的屏,或者找專人現場指導,以防燒毀屏或者控制板。

7、上電,使用控制卡軟件更新屏內容,設置屏參數。用PC發送數據到屏。具體使用方法,參照控制卡的手冊。發送設定后,屏顯示如下圖

問:如果我想做半米高的屏呢,就是64點高

答:給個圖,一看就明白了

8、制作外框,和組裝

這個是一個屬于五金的問題,看看下面的圖片大家就明白了

專用裝飾鋁合金邊框

簡易邊框

不銹鋼邊框(支架+外框)3個圖片(分別是:內部正背面,外部)

邊框這個問題,以就地解決為原則,因為邊框不好運輸,把錢花在運費太浪費,還有一個問題就是,萬一尺寸搞錯了改回來就更麻煩。所以推薦大家就近解決。至于方法,大家八仙過海,各顯神通,牢固美觀就OK?梢匀⒖家幌氯思覠粝涞闹谱鳌B聊ヒ幌。不銹鋼,鋁合金,亞克力,PVC,塑料,木頭。。什么都可以的,不用太在意的。

九.08接口轉12接口原理

1、08接口轉12接口原理

如果您自行接線,可通過如下圖所示原理接線

(一個08接口可以引出212接口):


 2、連接32點高的屏幕做法:

一般控制卡的數據線R1、G1對應的LED屏幕上16行,R2、G2對應下16行。所以如果你的屏幕是32點高,你的控制卡也支持32行顯示,但你的控制卡上只有1個接線口。這時你需要改線:

十.LED膠水及材料說明

一、LED膠水知識:

1LED膠水的用途:
防水、散熱、防氧化等多種用途,主要起保護
LED顯示屏的作用。

2LED膠水的分類:
根據用途可以分為生產LED的時候所用的環氧樹脂膠水和led顯示屏模

組所用的灌膠膠水(以下LED膠水專指LED顯示屏模組灌膠膠水)。
根據產品質量與使用環境等因素劃分為:特種膠水、高檔膠水、低檔膠

水等。

3、LED膠水的等次:
目前市場上LED膠水分為三個層次
特種膠水:特種膠水主要是指對
LED顯示屏使用環境要求超高的LED膠水,

比如耐寒(北方)膠水,耐高溫(高溫環境)膠水,耐腐蝕(酸

堿環境)膠水等特別要求和環境下使用的LED顯示膠水。
高檔膠水:全彩LED顯示屏專用的膠水,一般為黑色膠水,具有較高的耐

熱、耐寒、防水效果。
低檔膠水:一般防護效果很差。

4、如何評判膠水的好壞:
專業檢測:從專業角度分析需要用專門的設備來分析LED膠水的成分,以

及各成分之間的比例以及經過實際環境試驗而得出來的實際數

據。
簡單識別:在灌膠的時候可以根據正規配比對,檢查其流平性、固化時間等

主要數據,固化后可以根據成色情況以及膠粒的彈性來查看膠水

的好壞。LED模組成品可以卸掉螺絲與蓋板利用簡單的揉搓來

判斷(好的一般軟硬適中、彈性好)。

二、LED顯示屏模組使用材料說明:

1、LED燈:紅燈1000-1200mcd,綠燈2000-3000mcd
LED
燈是LED模組品質的主要決定因素,決定LED燈好壞的主要材質因素是:芯片、支架、膠水(環氧樹脂)、金線等,決定LED品質的另外一個因素是封裝工藝。優選,紅燈:620-625nm,亮度達到1000-1200mcd,綠燈520-525,2000-3000cd。

2、LED驅動IC:日本東芝TB-62726恒流驅動IC
高檔模組中常用恒流驅動IC代替4953,日本東芝的TB-62726是專為LED全彩顯示屏專門設計的一款恒流驅動IC,具有最大輸出電流大、誤差小、耐高壓能力強而著稱,是很多高檔
LED顯示屏招標時指定使用品牌IC,使制作的LED顯示屏畫面穩定、一致性好、使用使用壽命長,并且為LED顯示屏直接提供一道超強的保護傘。

3、其他LED配件LED材料
為了使LED模組整體品質上升到更高的檔次,在其他元器件上均優選用好的LED配件:
1
、電源座(加強型):電源座是承接電源線與PCB板鏈接的主要器件,雖然不是決定LED顯示屏品質的主要方面,但是其結實耐用性、導電性能等也影響著顯示屏屏體的壽命與防護等級,

2、排針(帶簡易牛角):排針是通過排線連接控制系統與PCB板控制電路的主要元器件,優選帶牛角的排針,不但使裝屏?xí)r防止排線插反造成返工,更可以有效防止排針外露掛傷裝屏/維修人員;

3、電阻、電容等其他元器件:俗話說事無巨細,由于LED顯示屏經常開關機,電容的好壞也影響著開關機時候?qū)?SPAN lang=EN-US>顯示屏屏體的保護,電阻是控制顯示屏電流的主要元器件,有優選大廠品牌產品。
    一款好的產品絕對是好的材料、配件與做工的完美結合。

十一.匯總LED顯示屏中的常見IC

初識LED顯示屏的朋友對LED大屏幕常用的IC摸不著北,本人就對常見IC做個簡單匯總,方便大家參考,如有錯誤,及時提出,以免誤導:
74HC245
的作用:信號功率放大,雙向3態數據緩沖器(不帶鎖存),就是給低輸出能力的芯片提供高帶載能力.
74HC138
的作用:八位二進制譯十進制譯碼器
4953
的作用:行驅動管,功率管
74HC595
的作用:列驅動管,LED驅動芯片,8位移位鎖存器(主用室內單元板)
臺灣聚積MBI5024, MBI5026, 日本東芝TB62726的作用:LED驅動芯片,16位移位鎖存器(主要用于室外模組);其功能與74HC595相似,只是TB6272616位移位鎖存器,并帶輸出電流調整功能,但在并行輸出口

上不會出現高電平,只有高阻狀態和低電平狀態。74HC595并行輸出口有高電平和低電平輸出,TB627265026的引腳功能一樣,結構相似。
